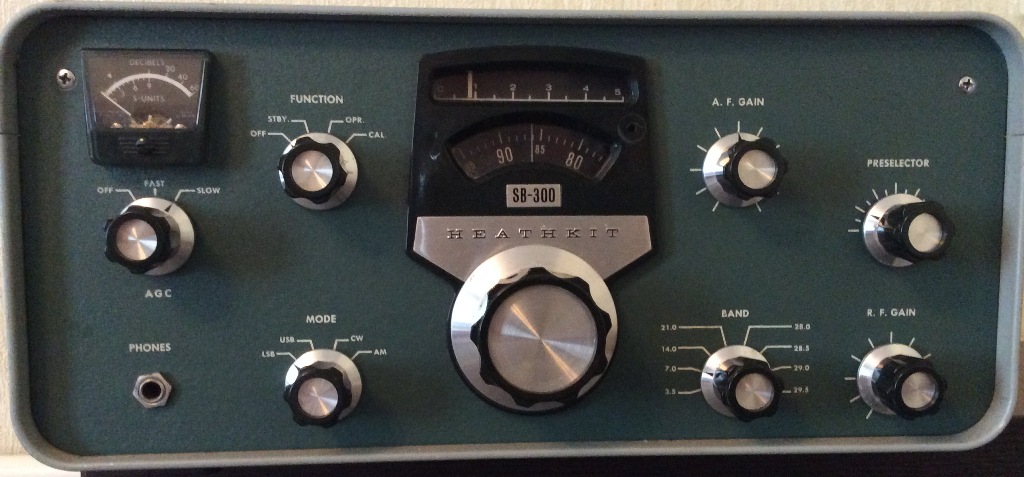

Первое включение и эксплуатация радиоприемника Heathkit SB-300.

В первой части статьи было рассказано об устройстве и технических характеристиках лампового коротковолнового радиоприемника Heathkit SB-300. Во второй части статьи будет изложен процесс оживления  этого приемника.

Принципиальная схема и инструкция по эксплуатации радиоприемника Heathkit SB-300 находится здесь.

Поскольку радиоприемнику уже более чем 50 лет просто так включать его в сеть как- то страшновато по причине неизвестности состояния электролитических конденсаторов, наличия коротких замыканий и т. д.

Тем более, что внешним осмотром выявлено наличие какого-то белесоватого налета на шасси возле конденсатора С227 ( следы вытекшего электролита???):

Часть принципиальной схемы с блоком питания:

Электролитический конденсатор С227 содержит внутри три отдельных конденсатора ( обозначены на схеме как С227А, С227В, С227С)  емкостью 100 , 100 и 40 мкФ соответственно.

Кроме того, есть еще три электролитических конденсатора трубчатой конструкции емкостью 20 мкФ х 150 В в бумажном корпусе.

Все эти электролиты проверяем на исправность. На удивление,  все они оказались в пригодном состоянии. Для более детальной проверки, один из них был выпаян для замера его емкости и параметра ESR тестером LCR-T4  о котором было рассказано в этой статье.

 Извлеченный для проверки конденсатор:

Проверка ESR тестером LCR-T4   показала емкость 27 мкФ и параметр ESR -2,3 Ом. Очень неплохо для такого античного конденсатора! Конденсатор возвращаем на место. Считаем что блок питания исправен.

Как уже указывалось , этот приемник рассчитан для работы от сети переменного тока напряжением 120 В. Потребляемая мощность от сети -50 Вт. Для питания от сети 220В нужен или ЛАТР, или какой-либо понижающий трансформатор мощностью не менее 50 ВТ ( лучше-больше) и выдающий на вторичной обмотке напряжение около 120В.

Нашел у себя более- менее подходящий  понижающий трансформатор типа ТА 123-127/220-50 мощностью 68 Вт. Можно применить, например, и силовой трансформатор типа ТС-180-2 от лампового телевизора.

Трансформатор ТА 123-127/220-50 мощностью 68 Вт:

Вторичные обмотки этого трансформатора скоммутированы для получения  напряжения 118 В:

Можно  пытаться включить приемник. Первое включение:

О, чудо! Зажглись лампы подсветки шкалы и индикаторного прибора.

Зажглись накалы всех ламп:

Нигде ничего не задымило и не закоротило.

После стольких лет простоя приемник, которому полвека, ожил…

Проверка напряжения питания и режимов ламп показала, что все напряжения в норме и укладываются в  допуск +/- 10%.

Подключив к выходу приемника акустическую  колонку , слышим негромкий фон переменки и собственный шум приемника. Быстрая проверка подтвердила исправность УНЧ.

Не удержался и подключил к приемнику антенну… И тут первое разочарование –приема нет ни на одном диапазоне.

Посему продолжим проверку и поиск неисправностей…

Работу ГПД проверяем осциллографом и частотомером. ГПД работает отлично-частота 5,0… 5,5 МГц, форма колебаний-чистая синусоида.

Проверка 1-го кварцованного гетеродина показала исправность его. Выходное напряжение кварцевого гетеродина составило около 1,5 В эфф на всех диапазонах, кроме  21 МГц. На диапазоне 21 МГц выходное напряжение 1-го гетеродина составило около 0,75 В эфф.

Попытки подрегулировать это напряжение контуром в анодной цепи лампы 1- го гетеродина  ни к чему не привели… Видимо соответствующий кварцевый резонатор менее активен , чем другие.

На мой взгляд-ничего страшного-не забываем, что приемнику больше 50-ти лет.

Проверка третьего гетеродина выявила причину отсутствия приема-3-й гетеродин не работал ни в одном из положений,  ни в LSB, ни в USB, ни в  CW.

Проверка режима работы лампы 3-го гетеродина 6AS11 показала, что все в порядке.

Это натолкнуло на мысль о неисправности галетного переключателя, который переключает кварцы. На схеме он обозначен как MS4R.

Фрагмент схемы с этим переключателем:

Осмотр  этого переключателя показал что по какой-то причине подвижный контакт при переключении фиксировался между ламелями галет переключателя, в результате чего кварцевые резонаторы не были подключены к схеме и 3-й гетеродин не работал. Быстро выяснилось почему- фиксатор этого галетного переключателя когда-то выскочил из паза,  поэтому ось переключателя MS4 провернулась и установилась в неправильное положение.  Ставим фиксатор в паз:



Проверяем работу 3-го гетеродина-все великолепно! Есть устойчивая генерация. Подключаем антенну и убеждаемся , что приемник заработал!))

Перед окончательной сборкой радиоприемника  осталось снять все ручки управления, чтобы отмыть их с моющим средством.

Ручки управления фиксируются на валах с помощью  винтиков с внутренним шестигранником:

Пробная эксплуатация выявила не очень хорошую работу АРУ- присутствовали щелчки от работы АРУ.

В сети нашлась рекомендация по улучшению работы АРУ именно этого приемника. Для этого  необходимо заменить диоды детектора АРУ современными, с меньшей емкостью.

Вот фрагмент схемы радиоприемника Heathkit SB-300 с детектором АРУ:

Искомые диоды обозначены как CR1 и CR2 . Я установил вместо них диоды КД521.

Теперь АРУ работает нормально и не щелкает.

Пару слов  об  электронных лампах,  примененных в этом радиоприемнике. Все лампы от брендовых изготовителей-RCA, Mullard…

Фото одной из ламп приемника- 6AU6,   от знаменитой британской компании Mullard:

Все эти работы были проведены в конце июня 2017 года. За  несколько дней эксплуатации выявился  один недостаток- в вечернее время на диапазоне 7 Мгц пролезают вещательные станции по причине не очень высоких интермодуляционных характеристик приемника. Не будем слишком строго судить радиоприемник Heathkit SB-300 за это.. Не забываем, что полвека тому назад эфир был совсем другим-чистым и прозрачным… Не было мегаваттных радиовещательных станций из Китая, не было мегаваттных загоризонтных радиолокаторов, которые засоряют эфир своим «чириканьем», не было импульсных источников питания..

В сети нашлась доработка для уменьшения    эффекта пролезания радиовещательных станций- необходимо несколько изменить режим работы лампы УВЧ типа 6BZ6. Но я этого не делал.

Да и других доработок не планирую. Пусть этот приемник остается таким, каким он был на момент его  создания, как дань ушедшей эпохе электронных ламп…

Первая часть статьи о радиоприемнике Heathkit SB-300 находится здесь:

Коротковолновый ламповый радиоприемник Heathkit SB-300.

Видео о работе радиоприемника Heathkit SB-300 на диапазоне 3,5 МГц:



Видео о работе радиоприемника Heathkit SB-300 на диапазоне 7 МГц:
