Тестер радиоэлектронных компонентов LCR-T4. Часть ІI.
Тестер радиоэлектронных компонентов LCR-T4 в качестве измерителя емкости конденсаторов.
В первой части статьи о тестере радиоэлектронных компонентов LCR-T4 рассказывалось об измерении сопротивлений с помощью этого прибора и сопоставление показаний с другими измерителями.
В этой части статьи о тестере радиоэлектронных компонентов LCR-T4 будет рассказано об измерении параметров конденсаторов.
Измерение емкости постоянных конденсаторов.
В качестве контрольного прибора будем использовать измеритель LC на PIC контроллере ( промышленного LC-метра просто нет). Согласно спецификации на тестер радиоэлектронных компонентов LCR-T4 , диапазон измерения емкости составляет от 25рF до 100mF с точностью до 1%. Здесь сразу возникают несколько вопросов… Нижняя граница измерения емкости от 25 пФ резко ограничивает область применения прибора, потому что часто бывает необходимо произвести измерения малых ( 1-2пФ) емкостей.
Это особенно актуально для тех радиолюбителей, кто занимается радиоприемной и передающей техникой. Тот же радиолюбительский измеритель LC на контроллере PIC16F676 имеет диапазон измерения емкости от 0,1 пФ до 10000 мкФ с достаточной для радиолюбительских применений точностью.
Вызывает легкое недоумение указанная в спецификации на тестер радиоэлектронных компонентов LCR-T4 верхняя граница измерения емкости в 100 мкФ. Скорее всего, здесь имеется ошибка в описании.
Начнем с измерения малых емкостей.
Конденсатор КТК-2,2пФ.
Тестер LCR-T4 столь низкую емкость измерить не способен. LC-метр на PIC контроллере справляется с этой задачей легко:
Конденсатор КТК -27пФ.
![]() |
![]() |
Тестер LCR-T4 показал на 1 пФ емкость меньше указанной на корпусе, LC-метр на PIC контроллере–на 0,9 пФ больше. Кто точнее неизвестно, но больше доверяю второму прибору, тем более что, LC-метр на PIC контроллере имеет разрешающую способность 0,1пФ.
Конденсатор керамический КМ 360 пФ.
![]() |
![]() |
Практически идентичные показания. LC-метр на PIC контроллере измерил емкость с более высокой разрешающей способностью.
Конденсатор слюдяной КСО 1200 пФ.
![]() |
![]() |
Показания обоих приборов разнятся на 6 пФ, или 0,5%, всего лишь. Очень хорошее совпадение.
Конденсатор керамический КМ 6800 пФ.
![]() |
![]() |

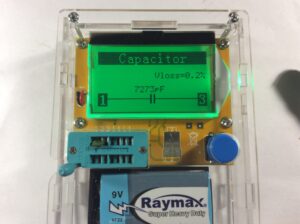

Значение 7273 пФ на дисплее тестера LCR-T4 поначалу вызвало подозрение о неисправности прибора. Но замер на LC-метре на PIC контроллере практически подтвердил показания, хотя разница в показаниях приборов в этом случае достигла уже 1%.
Для контрольного замера возьмем конденсатор типа К71-7 емкостью 0.01215мкФ (12150 пФ) и допуском +/- 0,5%. Допуск +/- 0,5% означает что реальная емкость может лежать в пределах от 12090 пФ до 12211 пФ.
![]() |
![]() |

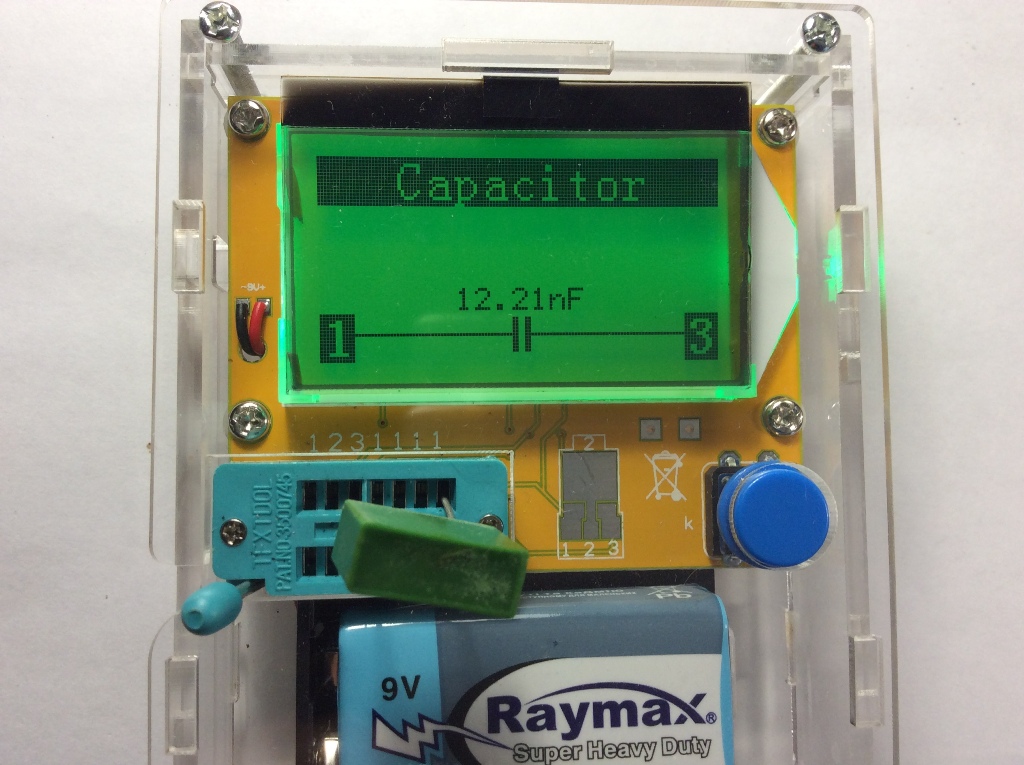

Показания приборов практически идентичны, с той лишь разницей что, тестер LCR-T4 отображает значение емкости с разрешающей способностью 10 пФ, LC-метр на PIC контроллере демонстрирует на порядок лучшую разрешающую способность -1 пФ.
Конденсатор керамический КМ 0,1 мкФ (или, другими словами, 100 нФ).
![]() |
![]() |
Практически идентичные результаты измерений.
Конденсатор пленочный К73-9 0,27 мкФ.
![]() |
![]() |
Здесь уже разность в показаниях приборов достигла 5%. Возможно, что начинает завышать показания LC-метр на PIC контроллере. Впрочем, для таких достаточно больших емкостей, как 0,27 мкФ, некоторая неточность измерений уже не играет никакой роли. Тестер LCR-T4 также уже продемонстрировал измеренное значение ESR =0,57 Ом.
Измерение емкости и значения ESR электролитических конденсаторов.
Внимание! Во избежание повреждения измерительных приборов необходимо полностью разрядить электролитические конденсаторы перед измерениями.
Ниже будут приведены сравнительные результаты замеров емкости электролитических конденсаторов и такого параметра как, эквивалентное последовательное сопротивление –ESR.
Нужно отметить, что до наступления эры компьютеров и импульсных источников питания, о таком параметре как эквивалентное последовательное сопротивление ESR электролитических конденсаторов, мало кто знал, и еще меньше было тех, кто пытался его измерить.
Только в связи с широчайшим распространением компьютеров и импульсных источников питания ( в том числе и компьютерных БП) возникла необходимость контроля этого параметра. Причина в том, что электролитические конденсаторы работают в импульсных источниках питания в цепях переменного тока на частотах до сотен кГц, и в этом случае, увеличение параметра ESR вызывает перегрев и «вздутие» конденсатора и выход из строя импульсного источника питания.
В сети имеется много таблиц с указанием допустимых значений ESR электролитических конденсаторов в зависимости от емкости и рабочего напряжения. Причем, данные в них немного отличаются. Это связано с различными методиками измерения параметра ESR электролитических конденсаторов. Вот одна из таких таблиц:
И еще одна:
Конденсатор 10 мкФ х 25В, состояние : б/у.
![]() |
![]() |
И сразу сюрприз- емкость завышена в четыре раза, оба прибора подтверждают это.
Величина ESR=13 Ом. Согласно вышеприведенных таблиц эквивалентное последовательное сопротивление завышено, и намного. Конденсатор непригоден.
Конденсатор 100 мкФ х 160В. Состояние: б/у.
![]() |
![]() |
И в этом конденсаторе величина параметра ESR немного завышена. Разница в измеренной величине емкости составила 5%.
Конденсатор 1000 мкФ х 35В. Состояние : новый.
![]() |
![]() |
Здесь параметр ESR в норме.
Конденсатор 4700 мкФ х 50В. Состояние : новый.
![]() |
![]() |
Здесь также параметр ESR в норме. LC-метр на PIC контроллере показал на 100 мкФ большую емкость в отличии от тестера LCR-T4 . Трудно сказать какой из приборов подвирает, да и смысла выяснять это нет для таких больших емкостей.
Выводы.
Тестер радиоэлектронных компонентов LCR-T4 при измерении емкостей не демонстрирует какого-либо преимущества по сравнению с LC-метром на контроллере PIC16F676. Более того, LC-метр на контроллере PIC16F676 имеет более широкий диапазон измеряемых емкостей, способен измерять емкости вплоть до долей пикофарад, имеет более высокую разрешающую способность и позволяет оперативно скомпенсировать паразитную емкость измерительных щупов непосредственно перед измерениями.
Конёк тестера радиоэлектронных компонентов LCR-T4- это измерение параметра ESR электролитических конденсаторов. С этим он справляется на отлично.
В третьей части рассмотрим вопрос измерения индуктивностей.
Остальные части статьи о тестере радиоэлектронных компонентов LCR-T4 находятся здесь:
- Тестер LCR-T4. Часть І.
- Тестер LCR-T4. Часть ІII.
- Тестер LCR-T4. Часть ІV.
