Не собирался даже теоретически заниматься всякими этими умножителями добротности, но пришлось потратить время и поизучать этот вопрос.

А конкретнее- возможности Q-умножителя (он же умножитель добротности) от Harry Lythall — SM0VPO. Описан здесь: https://www.sm0vpo.com/use/qmult.htm

Схема этого изделия вот такая:

Этот умножитель добротности предназначен  по замыслу автора работать в тракте ПЧ 455 кГц импортных радиоприемников. С его помощью можно было сузить полосу пропускания по ПЧ и повысить чувствительность.

Собственно, такие устройства известны уже много десятков лет…

По схеме-это, по сути, генератор колебаний ВЧ, построенный на основе катушки индуктивности тракта ПЧ 455 кГц и работающий на этой же частоте. Дополнен только регулятором амплитуды колебаний- переменный резистор 47 кОм. Выход умножителя добротности подключается к первому контуру ПЧ радиоприемника.

Да… Да вот только у одного из коллег он напрочь отказался работать/запускаться. Пришлось тратить свое время на тестирование этого изделия, хотя мне лично все эти умножители добротности абсолютно не интересны!

Собрал на макетной плате этот Q-умножитель.

Колебательный контур взял рекомендованный  автором- из тракта ПЧ 455 кГц с желтой маркировкой.

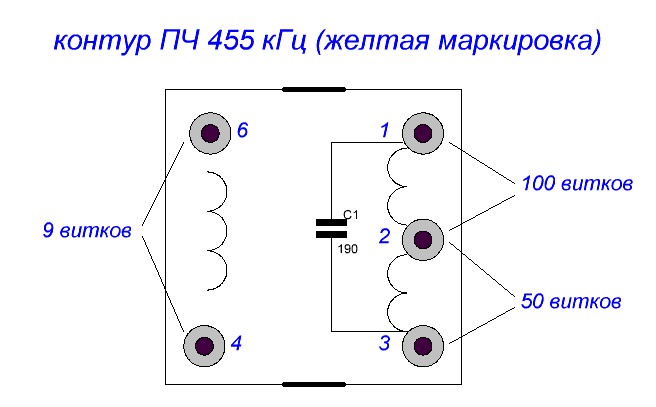

Его данные найдены в сети, цоколевка выводов вот такая:

Внутри имеется штатный конденсатор на 190 пФ.  Основная катушка имеет 100+50 витков провода, катушка связи имеет 9 витков провода.

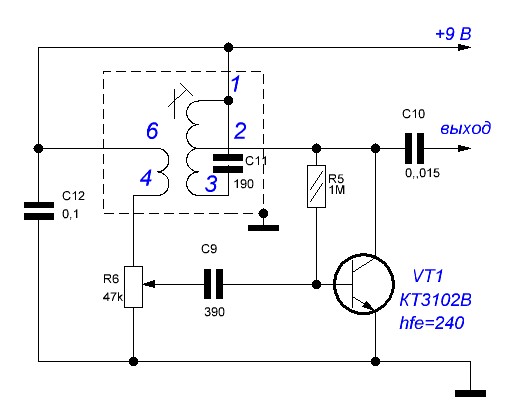

Тестовая схема выглядит так:

Изначально был применен транзистор КТ3102В с hfe=240.

На схеме указаны номера выводов катушки индуктивности. И распайка выводов катушки индуктивности оказалась критически важной! Распайка выводов катушки связи 4-6 должна быть именно такой, как указана на схеме. Иначе колебания не возникают. И об этом автор,   Harry Lythall — SM0VPO, скромно умолчал!

При подаче питания +9 В генератор запустился сразу, переменным резистором можно было регулировать амплитуду колебаний от максимума до срыва.

Но! Максимальный размах колебаний составил больше 14 вольт!!!! Форма колебаний на максимуме была ужасная- искажена до ужаса, наблюдались и паразитные колебания. Уменьшение уровня колебаний приводило к исчезновению паразитных колебаний, но форма основных колебаний была ни на йоту не похожа на синусоиду- какие-то импульсы со сглаженными вершинами.

Как оказалось, в таком варианте генератор запускался даже при напряжении питания 3,5 В.

В ходе экспериментов генератор вдруг перестал работать. Вот взял и перестал! Выяснилось- выгорел переход Б-К транзистора! Всё из-за очень большой амплитуды колебаний на максимуме. Заменил транзистор аналогичным-КТ3102В, с hfe=211.

И сразу внес изменения в схему: изменил распайку выводов катушки индуктивности, заменил конденсатор 390 пФ на 27 пФ.

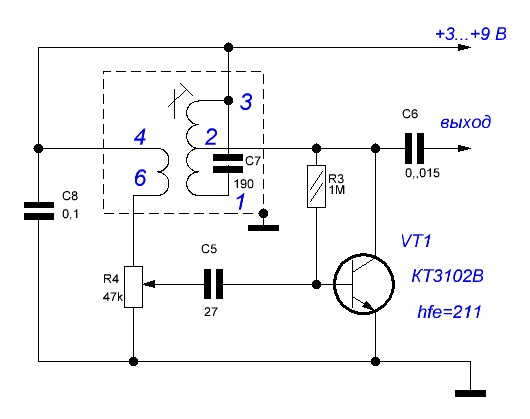

Второй вариант схемы:

Второй вариант распайки катушки индуктивности сразу принес результаты- исчезли напрочь все паразитные колебания, форма основного колебания была синусоидальная.

Но, даже уменьшив емкость конденсатора в цепи обратной связи с 390 пФ до 27 пФ, размах колебаний на максимуме был около 6 вольт. И всё так же-генератор запускался уже буквально при 3,5 вольта питания.

Последним экспериментом стала замена транзистора КТ3102В на КТ315Б.

В этом случае запуск генерации происходил уже где то при 5 вольтах питания.

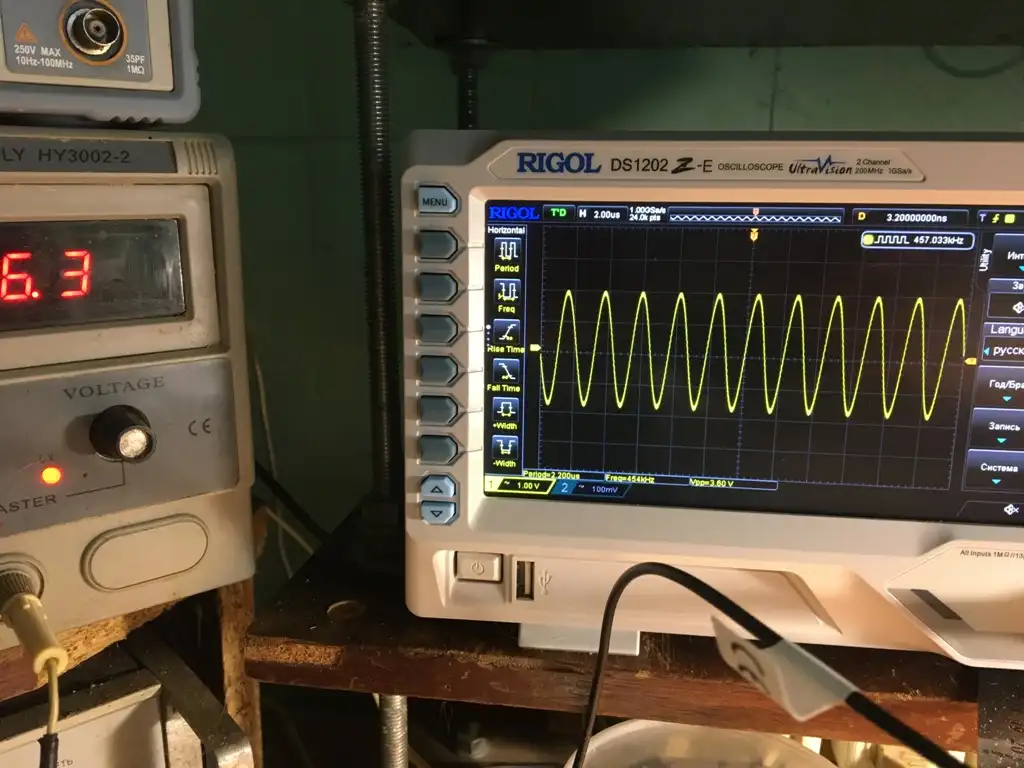

Форма колебаний Q-умножителя с транзистором КТ315Б, и при напряжении питания 6,3 вольта:



Напряжение питания с блока питания 6,3 вольта видно слева на изображении. Частота колебаний видна в верхнем правом углу экрана осциллографа.

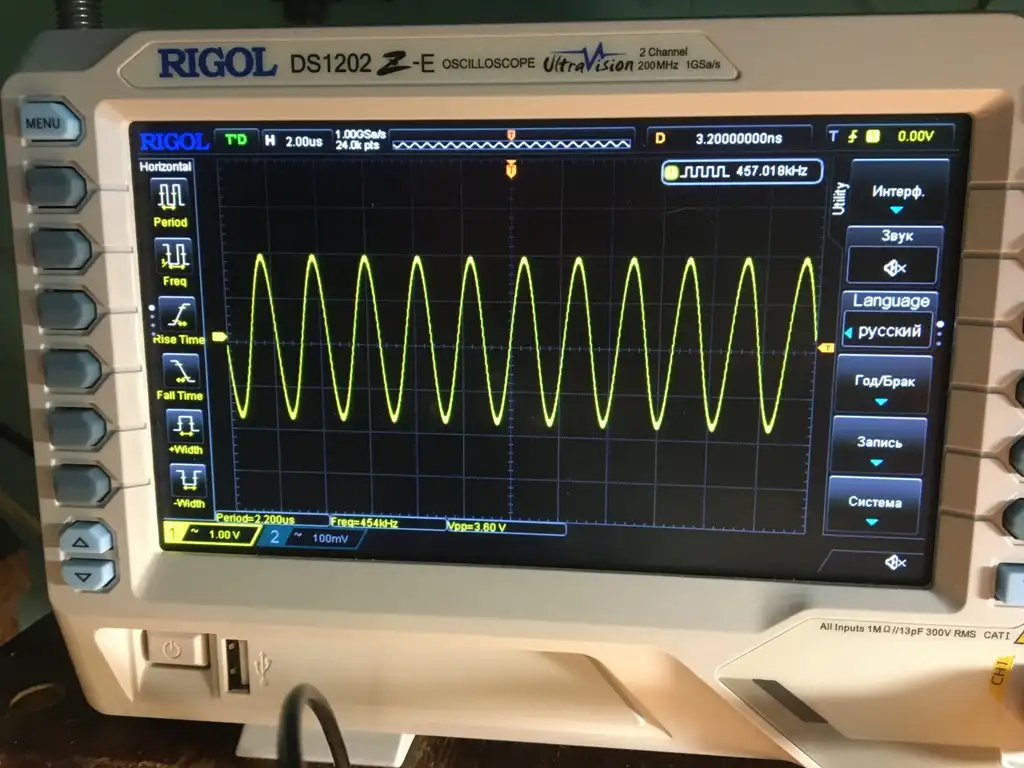

Еще фото с экрана осциллографа:

А теперь выводы:

1. Ввод в режим генерации и выход из него довольно жесткий. И на мой взгляд-это не годится.
2. Амплитуда колебаний избыточно большая-нужен скурпулезный подбор элементов обратной связи, при этом необходимо включить постоянный резистор номиналом 3…10 кОм,  в разрыв цепи между верхним выводом переменного резистор 47 кОм и выводом  катушки связи.

Работа этого умножителя добротности мне не понравилась. Я бы не стал рекомендовать эту схему для повторения.
