позиционирование сверлаДелаем сверлильный станок для печатных плат своими руками.

Надоело , в общем то, сверлить платы ручной сверлилкой поэтому решено было изготовить небольшой сверлильный станок исключительно для печатных плат. Конструкций в интернете полным полно, на любой вкус.Посмотрев  несколько описаний подобных сверлилок, пришел к решению  повторить сверлильный станок на основе элементов от ненужного, старого CD ROM’a. Разумеется, для изготовления этого сверлильного станочка придется использовать материалы  те, что находятся под рукой.

От старого CD ROM’a для изготовления сверлильного станочка берем только стальную рамку со смонтированными на ней двумя направляющими и каретку, которая передвигается по направляющим. На фото ниже все это хорошо  видно.

Рамка и каретка из CD-ROM.На подвижной каретке будет укреплен электродвигатель сверлилки. Для крепления электродвигателя к каретке был изготовлен Г-образный кронштейн из полоски стали толщиной  2 мм.

В кронштейне сверлим отверствия для  вала двигателя и винтов его крепления.

В первом варианте для сверлильного станочка был выбран электродвигатель типа ДП25-1,6-3-27 с напряжением питания 27 В и мощностью 1,6 Вт. Вот он на фото:

электродвигатель ДП25-1,6-3-27

Как показала практика, этот двигатель слабоват для выполнения сверлильных работ. Мощности его ( 1,6 Вт)  недостаточно-  при малейшей нагрузке двигатель просто останавливается.

Вот так выглядел первый вариант сверлилки с двигателем ДП25-1,6-3-27 на стадии изготовления:

Поэтому пришлось искать другой электродвигатель-помощнее. А изготовление сверлилки застопорилось…



Продолжение процесса изготовления сверлильного станочка.

Через некоторое время попал в руки электродвигатель от разобранного  неисправного струйного принтера Canon:

электродвигатель от принтера Canon

На двигателе нет маркировки, поэтому его мощность неизвестна. На вал двигателя насажена стальная шестерня. Вал этого двигателя имеет диаметр 2,3 мм.  После снятия шестерни, на вал двигателя был надет цанговый патрончик и сделано несколько пробных сверлений сверлом диаметром 1 мм. Результат был обнадеживающим- «принтерный» двигатель  был явно мощнее двигателя ДП25-1,6-3-27 и свободно сверлил текстолит толщиной 3мм при напряжении питания 12 В.

Поэтому изготовление сверлильного станочка было продолжено…

Крепим электродвигатель с помощью Г-образного кронштейна к подвижной каретке:

электродвигатель Canon на кареткеэлектродвигатель Canon на каретке

Основание сверлильного станочка изготовлено из стеклотекстолита толщиной 10мм.

На фото – заготовки для основания станочка:

заготовка для основания стеклотекстолит

Для того, чтобы сверлильный станочек не ёрзал по столу во время сверления, на нижней стороне установлены резиновые ножки:

ножки резиновые

Конструкция сверлильного станочка –консольного типа, то есть несущая рамка с двигателем закреплена на двух консольных кронштейнах, на некотором расстоянии от основания. Это сделано для того, чтобы обеспечить сверление достаточно больших печатных плат. Конструкция ясна из эскиза:

Станок сверлильный для печатных плат_эскиз

Далее несколько изображений собранного сверлильного станочка.

сверлильный станоксверлильный станоксверлильный станок

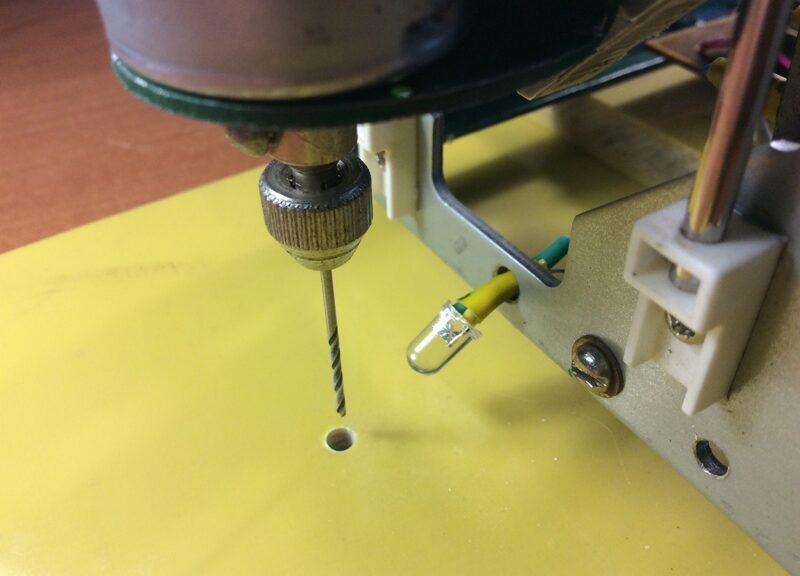

Рабочая зона станочка, виден белый светодиод подсветки:

позиционирование сверла

Вот так реализована подсветка рабочей зоны. На фото наблюдается избыточная яркость освещения. На самом деле-это ложное впечатление (это  бликует камера)- в реальности все выглядит очень хорошо:

подсветка рабочей зоны

Консольная конструкция позволяет сверлить платы шириной не менее 130 мм и  неограниченной  ( в  разумных пределах) длиной.

Замер размеров рабочей зоны:

размер рабочей зоны

На фото видно, что расстояние от упора в основание  сверлильного станочка  до оси сверла составляет 68мм, что и обеспечивает ширину обрабатываемых печатных плат  не менее 130мм.

Для подачи сверла вниз при сверлении имеется нажимной рычаг-виден на фото:

нажимной рычаг

Для удержания  сверла над печатной платой перед процессом сверления, и возврата его  в исходное положение после сверления, служит возвратная пружина, которая надета на одну из направляющих:

возвратная пружина



Система автоматической регулировки оборотов двигателя в зависимости от нагрузки.

Для удобства пользования сверлильным станочком было собрано и испытано два варианта регуляторов частоты вращения двигателя. В первоначальном варианте сверлилки с электродвигателем  ДП25-1,6-3-27  регулятор был собран по схеме из журнала Радио №7 за 2010 год:

Регулятор оборотов

Этот регулятор работать как положено не захотел, поэтому был безжалостно выброшен в мусор.

Для второго варианта сверлильного станка, на основе электродвигателя от струйного принтера Canon, на сайте котов-радиолюбителей была найдена еще одна схема регулятора частоты вращения вала электродвигателя:Регулятор оборотов электродвигателя

Данный регулятор обеспечивает работу электродвигателя в двух режимах:

  1. При отсутствии нагрузки или, другими словами, когда сверло не касается печатной платы, вал электродвигателя вращается с пониженными оборотами (100-200 об/мин).
  2. При увеличении нагрузки на двигатель регулятор увеличивает обороты до максимальных, тем самым обеспечивая нормальный процесс сверления.

Регулятор частоты вращения электродвигателя собранный по  этой схеме заработал сразу без настройки. В моем случае частота вращения на холостом ходу составила около 200 об/мин. В момент касания сверла печатной платы-обороты увеличиваются до максимальных. После завершения сверления, этот регулятор снижает обороты двигателя  до минимальных.

Регулятор оборотов электродвигателя  был собран на небольшой печатной платке:

плата управления оборотами электродвигателя

Транзистор КТ815В снабжен небольшим радиатором.

Плата регулятора установлена в задней части сверлильного станочка:

плата системы автоматического регулятора оборотов

Здесь резистор R3  номиналом 3,9 Ом был заменен на МЛТ-2  номиналом 5,6 Ом.

Испытания сверлильного станка прошли успешно. Система автоматической регулировки частоты вращения вала электродвигателя работает четко и безотказно.

Небольшой видеоролик о работе  сверлильного станка:



Update от 01.08.2017:

На  плате управления кроме собственно регулятора оборотов двигателя расположен еще и простейший стабилизатор напряжения питания светодиода подсветки рабочей зоны. Полная схема платы управления:
