Новая жизнь приемника прямого преобразования  В. Т. Полякова.

Данная схема приемника прямого преобразования была разработана В. Т. Поляковым еще где-то в 80-х годах прошлого столетия. Тогда же была опубликована в книге «Азбука коротких волн».

Пытался повторить давным-давно эту конструкцию, но , тогда как следует она не заработала…

Сравнительно недавно этот приемник прямого преобразования обрел вторую жизнь благодаря публикациям С. Беленецкого, где этот радиоприемник был немного доработан и изложена методика его настройки . Ознакомиться с материалами можно здесь : http://us5msq.com.ua/gromkogovoryashhij-ppp-na-germanievyx-tranzistorax/

Поэтому решено было повторить эту конструкцию. Вот  так выглядит оригинал схемы этого приемника:

двухдиапазонный-ППП-RA3AAE

Как видно, этот приемник прямого преобразования рассчитан для приема любительских радиостанций в диапазонах 80м и 40м, работающих   телеграфом (CW ) и однополосной модуляцией (SSB).

Для повторения выбран громкоговорящий вариант этого радиоприемника с сайта автора:

Двухдиапазонный ППП. Вариант с NE5534

Каркасы для катушек индуктивности использованы такие же, как и в описании приемника -четырехсекционные от старых переносных транзисторных радиоприемников. Количество витков пришлось увеличить на 15-20% против указанных на схеме. Причина этому- подстроечные сердечники контуров имеют много меньшую проницаемость ( около 100 ) против использованных автором (600НН). Индуктивность намотанных катушек контролировалась LC-метром. На мой взгляд, это обязательная процедура, дабы потом не ругать авторов по причине неработоспособности приемника. В качестве катушки ФНЧ использована стереофоническая универсальная магнитная головка от старого кассетного магнитофона.



Некоторые небольшие  трудности, возникшие при изготовлении этого приемника прямого преобразования:

1.Гетеродин заработал сразу. Примененный мною конденсатор переменной емкости от радиоприемника Урал-авто имеет диапазон перестройки емкости 6…500 пФ ( вместо 9…360 пФ  использованного в авторской конструкции).  С целью уменьшения перекрытия по частоте, и облегчения настройки  ( так как имеющийся в КПЕ встроенный верньер с замедлением 1:4  не обеспечивает достаточной плавности настройки) последовательно с КПЕ был включен конденсатор емкостью 160 пФ.

Гетеродин изначально был выполнен на транзисторе типа 2N2906.  В этом случае не удалось обеспечить оптимальное напряжение на диодах смесителя приемника, не смотря на то, что для этой цели имеются регулировочные резисторы в эмиттерной цепи транзистора ГПД. Эти резисторы должны были бы позволить выставить необходимое напряжения на диодах смесителя индивидуально для каждого диапазона. На практике, оптимальное напряжение удалось выставить только для диапазона 40м. Для диапазона же 80м напряжение было занижено. Не помогло даже увеличение количества витков катушки связи контура гетеродина L3.

Оптимальное напряжение на диодах смесителя –залог нормальной работы приемника. Поэтому пришлось искать решение, и оно нашлось!  Решение было простым- вместо 2N2906 был применен транзистор КТ3107И, с коэффициентом h21e=370. В этом случае амплитуда напряжения гетеродина была практически одинаковой и для 40м, и для 80м диапазонов, что позволило выставить оптимальное напряжение, необходимое для работы диодов смесителя.



  1. Усилитель низкой частоты. В качестве усилителя НЧ изначально был применен операционный усилитель NE5532 , с выходными транзисторами КТ815 и КТ814. Этот усилитель должным обазом не заработал- звучание было сильно искажено, коэффициент усиления был недостаточен.

Проблема была решена следующим образом: малошумящий усилитель NE5532 работает как предварительный каскад усиления. Выходные транзисторы КТ814/КТ815 удалены. В качестве оконечного усилителя мощности НЧ был использован готовый блок УНЧ от радиостанции Лен-Б на микросхеме TBA810S ( аналог-К174УН7):

Схема этого УНЧ:

Каскад на транзисторе Т1 2Т3168В работает как ключ, и блокирует вход УНЧ при работе шумоподавителя радиостанции. Этот каскад нам не нужен. Поэтому элементы T1, R1, R2, R3, R4, C10 удаляем.

Финальная принципиальная схема приемника прямого преобразования:

схема приемник прямого преобразования

Приемник прямого преобразования был собран на печатной плате. Так выглядит собранный приемник. Указаны основные элементы приемника:

Поскольку приемник этот экспериментальный ,  изготовление корпуса к нему не предусматривалось.

Собственно плата приемника, конденсатор переменной емкости, плата УНЧ и регулятор громкости закреплены на небольшом импровизированном шасси, изготовленном из  дюралюминия.

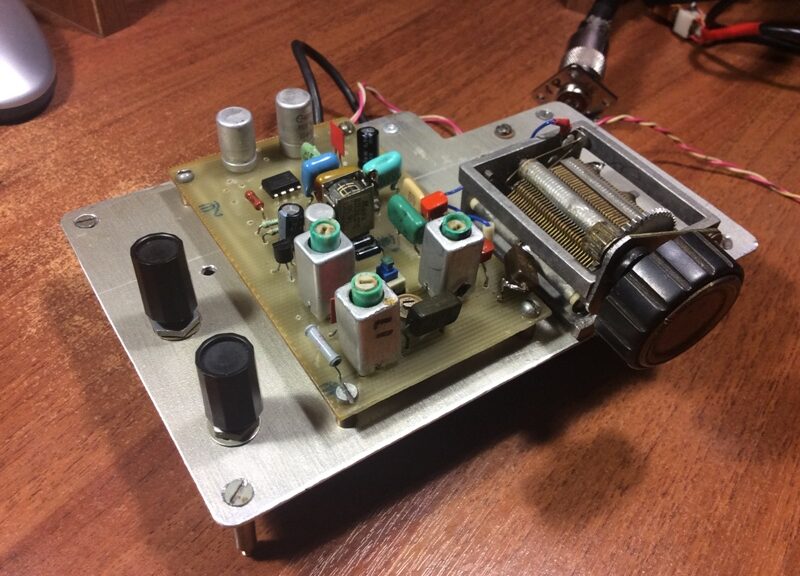

Вид приемника в сборе:

Справа от платы приемника установлен КПЕ от радиоприемника Урал-авто со встроенным верньером 1:4.

Плата УНЧ закреплена в подвале шасси.

Вот, собственно и все. Настало время проверить работу приемника в реальном эфире. К выходу усилителя НЧ была подключена достаточно мощная колонка Technics SB-HD81:

Данный приемник прямого преобразования был испытан на радиолюбительских диапазонах 80м и 40м. На удивление, продемонстрировал очень неплохое качество приема.

Использованные антенны:  для диапазона 40м ( 7 МГц)- полноразмерный наклонный диполь, для диапазона 80м ( 3,5 МГц)- Inverted V.



P.S.

update от 14.05.2017:

Выкладываю подробно методику подбора оптимального напряжения гетеродина на диодах смесителя. Собственно, данная методика изложена в оригинальной статье-http://us5msq.com.ua/gromkogovoryashhij-ppp-na-germanievyx-tranzistorax/

Фрагмент схемы приемника, изображены входные цепи, смеситель, гетеродин:

гетеродин приемника

Левый вывод  диода VD3 отсоединяем от остальной схемы и присоединяем к нему конденсатор С0 номиналом 100n, второй вывод которого «сидит» на общем проводе:гетеродин приемника и смесительК точке соединения левого вывода диода VD3 и вспомогательного конденсатора С0 подсоединяем цифровой тестер ( например-DT830B):Номиналы резисторов в эмиттерной цепи транзистора гетеродина VT1 подбираем так, чтобы постоянное напряжение, измеряемое цифровым тестером было  в пределах +0,8…+1,0В. Сначала подбирается резистор номиналом 680 Ом для диапазона 40м. И только после этого подбирается резистор номиналом 2,7 кОм для диапазона 80м. После этого удаляем вспомогательный конденсатор С0 и восстанавливаем соединение диода VD3 с остальной частью схемы.

Это общая методика. В моем конкретном экземпляре приемника при применении в гетеродине транзистора КТ3107И надобности в подборе напряжения гетеродина индивидуально для каждого диапазона не было- оказалось достаточно одного общего резистора номиналом 560 Ом.

Видеоролик о работе собранного экземпляра приемника прямого преобразования В. Т. Полякова:



Еще видео о работе приемника. Диапазон 3,5 МГц.



Еще ролик. Диапазон 7 МГц.

Приемник прямого преобразования своими руками.: 104 комментария

  1. Сколько витков связи катушка для смесителя на гетеродинной катушке ?

    1. Здравствуйте! По поводу количества витков катушки связи: в оригинале у автора было 8 витков, я намотал 11. Необходимость в увеличении количества витков выявилась при настройке приемника- было занижено напряжение с гетеродина на диоды смесителя. Методика подбора напряжения гетеродина дана в конце статьи.

  2. Повторил Ваш приемник,замечательный прием пробовал LM385.TL072.TL082-качество приема изумительное.Доброго Вам здоровья.

  3. Благодарю! И вам здоровья желаю!
    Вы знаете, мне тоже очень понравилась работа этого приемничка.
    Настолько, что решил собрать четырехдиапазонный вариант, в корпусе от
    старого CD-ROM. Будет стоять на прикроватной тумбочке- чтобы вечером , или ранним утром послушать эфир.

    1. Здравствуйте.
      А схема есть уже законченного многодиапазонного приемника?

      1. День добрый. Схемы есть и разные. Но только наброски.. В железе не делались и не испытывались.

  4. По данным Google Analytics вижу, что эта тема интересует многих- ежедневно её просматривают.
    Поэтому , скоро изготовлю еще один приемник прямого преобразования на микросхеме 74НС4066. Статью выложу обязательно.
    Так что-продолжение следует…

  5. Вот живо радиолюбительство, живо!!
    А ведь иногда кажется, что кердык..
    .

  6. Здравствуйте! От прошлого не уйти, 25 лет назад выключил паяльник. Вышел на пенсию, и …. опять за старое, только паяльники теперь почуднее будут. Всем удачи! С наступающим всех!!!

  7. очень интересные конструкции думал тоже молодежи нет все кердык рад что ошибся александр в.новгород удачи всем крепкого здоровья 73

  8. Доброго времени суток! Выложите пожалуйста печатную плату. И из любопытства, можно этому приёмнику еще добавить 160-ти и 20 метровый диапазоны? Пусть будет 4-ёх диапазонный.

  9. можно ли для контроля частоты настройки применить цифровую шкалу и куда лучше ее подключить ?

    1. Хм… Подключить цифр шкалу к этому приемнику не так просто. Причина- гетеродин работает на частоте вдвое ниже принимаемой. Единственная цифр шкала, которая подойдет, это так называемая «Макеевская шкала».
      Она имеет три входа. Подключив два входа шкалы к гетеродину, данная цифр шкала сложит сигнал с частотой гетеродина и получим реальную частоту приема. Для этого можно попобовать подключить ЦШ к эмиттеру транзистора VT1 через истоковый повторитель.
      Но, я бы этого не делал. Возни много, а смысла мало. Ведь это простейший приемник, поэтому он обойдетс и без ЦШ.

    1. Печатка для самого первого варианта, где УНЧ на КТ814/КТ815. Он у меня работал плохо. Но, эта схема рабочая. Во многих конструкциях применялась. Я просто не захотел тратить время, а надо было повозиться.

  10. Доброго времени суток!
    Красивая конструкция! Несколько вопроса к Вам, уважемый админ. 1. если нет в наличие «донора»,есть катушки без секций, можно ли создать разделение на 3 визуально на каркасе? 2. Если применить в схеме баллансный смеситель типа, не должно ухудшить параметры? 3. У меня вышел фильтр из 2-х катушек по 68 мГн, катушки сопротивлнием 54 Ома каждая, немецкие, в ферритовом стакане, производителя не помню.ток примерно 10 мА. срез вышел около 2,1 кГц, ёмкосто — по краям 100нФ,внутренея — 200нФ. Как такое выглядет?
    На счёт диодов в статье — Вы правы, на угад две штуки дали одинаковое напряжеие перехода!
    Зараннее благодарю.

    1. Здравствуйте.
      1. Совсем не обязательно имитировать секции на каркасе. Если получится, намотайте катушку виток к витку, или, на худой конец, внавал, обеспечив при этом требуемую индуктивность.
      2.балансный здесь работать не будет. смеситель на встречно-параллельных диодах требует для своей работы сигнал гетеродина с частотой вдвое меньшей частоты приема. Это кардинальное отличие от балансного смесителя.
      3. фильтр с частотой среза 2,1 кГц попробовать то можно, но качество приема на мой взгляд будет не ахти из-за узкой полосы.

  11. Снова вопрос уважаемый админ. начало катушек принципиально или в данном случае возбудов не будет? если да принципиально, то я думаю, что началом диапазонных контуров являются точки подключения к антенне,катушка гетеродина ближе к переменному конденсатору,а катушка связи к диодам.
    спасибо.

    1. В общем то, начало катушек не принципиально. Но, вы все правильно изложили. Я именно так и делал.

  12. Зачетный приемник! НО : сейчас тяжело найти катушки с подстроечниками, какой бы идеальный контур не был-бы, частота все-равно уплывает, значит, нужен синтезатор(но, конечно, тут нужно несколько знать программирование)-можно просто ATiny2313 + cd4046.Диоды лично я бы взял сдвоенные шоттки smd: bas-70-04. Гетеродин можно выполнить так: 2 эмиттера соединяем вместе — и через резистор на +.Коллектор1 соединяем с база2 и садим на массу.Коллектор2 и база1 соединяем вместе и поключаем к контуру.Второй провод контура — на массу. Приемущество схемы — стабильная амплитуда -0,6. я делал укв супергетеродин с низкой ПЧ с таким гетеродином, где прямо с контура гетеродина сигнал шел на встречно-паралельные диоды.

    1. Частота плывет очень слабо. Ведь гетеродин работает на половинной частоте. Понятно, что синтезатор обеспечит требуемую стабильность. Но я бы не стал к этому приемнику ( конструкции выходного дня) тулить синтезатор. Потеряется изюминка- изящная простота.

  13. Самая на мой взгляд змечательная статья В.Т.Полякова — это «Приёмники прямого преобразования АМ и ЧМ сигналов»а такде приемник конструкции Уивера WEAVER`S SSB DEMODULATOR.Зеркальный канал приема отсутствует.

  14. Аналогичный метод установки оптимального напряжения гетеродина для
    смесителя на ВПД ,c применением простейшего индикатора вч напряжения ,
    был предложен А.Мединским в статье «Приемник прямого преобразования»
    журнала «Радио» за 1981 год,№ 5-6,стр.49,50 :
    http://www.radioway.ru/1981/05/priemnik_prjamogo_preobrazovanija.html

    1. Да, припоминаю. Там что -то такое было. Я, кстати, делал этот приемник-Мединского. Давным-давно. Работа его понравилась.

    1. Работать будут, это понятно. Но никакого преимущества у них перед теми же КД503 в этой схеме у них не будет.

  15. Приветсвую вас. Задам, возможно наивный вопрос, т.к. в радиотехнике не силен: если поверх основной катушки намотать к примеру 5 витков, или сделать отвод от основной катушки от 5го витка — это одно и тоже, или разные случаи? Спасибо.

    1. День добрый. Оба варианта равнозначны. Мне лично лень мотать еще одну катушку, поэтому делаю отводы))

  16. Подскажите схему УВЧ к приёмнику, живу в городе, первый этаж, антенна кусок провода произвольной длины.

    1. Так сразу ничего не посоветую. Приемник какой у вас, и антенна как расположена?? Хоть что нибудь принимаете??

  17. Приёмник ваш трёх диапазонный 21, 14, 7 мгц, на 15 и 20 метрах приём есть но очень тихий и то не всегда. Второй приёмник Полякова 40 и 80 метров — кроме помех и свистов нет нечего. Все приёмники настроены по приборам. А что касается антенны то это кусок провода протянутый из одного угла комнаты в другой. На 80 и 40 длина антенны менее четверти волны! Может что посоветуете, хотя случай тяжелый, сам понимаю.

    1. Приемник на 21/14/7 МГц не совсем мой, я его только повторил. Это приемник Беленецкого.
      По антенне: антенна в комнате-это совсем плохой вариант. Кроме свистов и помех ничего не будет.
      И здесь не поможет никакой антенный усилитель. Антенну нужно разместить снаружи здания. Не знаю, какие у вас там условия и возможно ли это. Попробуйте рамку произвольной конфигурации, периметром хотя бы метров 10. Или кусок провода подлиннее-но такие куски провода шумят будь здоров!

  18. Откуда взята схема унч? транзисторы КТ814 и КТ815 местами не перепутаны?

    1. Схема УНЧ на первой картинке? Так там же написано-US5MSQ. Транзисторы местами перепутаны. Но это я понял уже после безуспешных попыток наладить этот УНЧ. Поэтому в реальном приемнике был использован другой УНЧ. В статье все написано.

  19. Вот и я ради интереса пытался его оживить, хотя сказано что схема рабочая и применялась во многих конструкциях.

    1. Схема эта рабочая 100%. Я её видел и в зарубежных публикациях.
      Вот два примера:

      Вторая схема вроде бы из трансивера КРС.. но не уверен

    1. Что тут думать? Просто Беленецкий ошибся со схемой. Поставить транзисторы правильно-будет работать. Сам собираюсь эту схемку еще раз втулить в свой новый приемничек.

  20. На печатной плате ОУ подключён неверно, транзисторы поменял местами — Тишина!

    1. Ничего не понятно… на какой именно печатной плате? Какой ОУ? Почему он неправильно включен?

  21. Здравствуйте!
    В связи с карантином все закрыто, но у меня есть диоды Д18. Будут ли они работать в смесителе?

    1. День добрый. Это как раз тот случай, когда германиевые диоды (Д18) работать не будут. лучше найти кремний. Кремниевые диоды можно ведь добыть из старых телевизоров,
      магнитофонов. В крайнем случае, можно включить биполярные транзисторы как диоды. Как на этой схеме:
      http://www.myhomehobby.net/wp-content/uploads/2018/04/%D1%81%D1%85%D0%B5%D0%BC%D0%B0.jpg

      1. Здравствуйте!
        В связи с карантином все закрыто, но у меня есть диоды Д18. Будут ли они работать в смесителе?

        Спасибо за ответ. Приемник сделал. Вместо диодов- 2 транзистора кт315. Антенна комнатная 5-6м. Кручу конденсатор — слышны перепискивания. Нашел Китай — по боковой частоте очень нечетко, но разобрал, что это он. В диапазоне 3.6МГц его нет. Морзянок тоже не слышу. Подключил осциллограф к гетеродину, частота 1.80МГц и выше при подстройке конденсатором до 1.90МГц. Может посоветуете, куда смотреть. Осцилограф частоту показывает правильно. Проверял самодельным генератором на кварце.

        1. Здравствуйте. В конце этой статьи изложена методика контроля и подбора напряжения гетеродина. Это очень важный момент. Обязательно сделайте эту процедуру.

  22. Добрый день. В комментариях Вы упомянули о
    желании построить ППП на основе 74НС4066.
    Хотелось бы узнать о судьбе этого проекта.
    С уважением Сергей.

    1. День добрый. Проект на 74НС4066 закончился полным фиаско. С имеющимися у меня микросхемами не получилось добиться требуемого уровня напряжения гетеродина. А без этого условия приемник работать не будет. Поэтому проект пока что отставлен…. Возможно вернусь.. Есть там одна задумка-применить вешний гетеродин..

  23. Добрый вечер. Благодарю за быстрый ответ.
    Надеюсь (и не только я один), что Вы вернётесь
    к этому проекту.
    С уважением Сергей.

  24. Здравсвуйте. Правильно ли я понимаю, что входной контур настроен на середину диапазона 7100 кГц (если 40м)?
    L1+L2+C32 (по формулам) у меня получилось 6066 кГц .
    В чём я ошибаюсь?

    1. Индуктивности катушек указаны при среднем положении сердечников. Разумеется при настройке значения индуктивностей будут иные. Входные цепи по этой схеме работают нормально-я этот вариант использовал уже не раз. Так что, просто берите, и паяйте.

  25. Здравствуйте. Имеет ли смысл применить в смесителе диоды шоттки? Может чуствительность возрастёт.., или ещё какое даст преимущество. Если так, то какое напряжение гетеродина нужно выставить?
    Спасибо.

  26. День добрый. Это вопрос скорее к теоретикам. Я больше практик. В. Т. Поляков рекомендовал диоды шоттки для смесителя. Мое мнение- не стоит заморачиваться. Кардинального улучшения параметров не будет. И хуже не будет. Не вижу смысла в таком простом приемнике идти на такие ухищрения.

  27. Спасибо. Но если все-таки их поставить, то какое напряжение гетеродина нужно выставить?
    Все равно у меня в хламе валяются без дела.)

    1. У меня нет готового ответа. Я не ставил шоттки в этот смеситель. Что вм мешает для начала выставить такое напряжение, как описано в данной статье, а потом уменьшит его процентов на 20…30. И сравнить работу приемника. Но, думаю, разницы не заметите.

  28. Решил собрать этот приемник,собрал а гетеродин не завёлся подскажите как можно решить эту проблему

    1. Как вы определили что именно гетеродин не работает?? Какими приборами проверяли?

    1. Куда вы подключали ваш ВЧ вольтметр? Он может запросто срывать генерацию. Проверять нужно или на эмиттере транзистора гетеродина, или в точке соединения конденсаторов С39 и С40. Отключите всё от катушки связи-возможно слишком велика нагрузка. Попробуйте уменьшить номинал резистора R18.
      А вообще, я этот гетеродин делал не один раз. В том числе и в двухдиапазоном варианте. Он работает как часы.
      Проверяйте ваши детали-катушку индуктивности и конденсаторы. Проверьте также ток потребления-он должен быть хотя бы 1…3 мА.

  29. Ничего не помогло, может стоит уменьшить емкость конденсаторов c39 и c40?

    1. Ну, попробуйте уменьшить до 1000…1200 пФ.
      Какие у вас напряжения на электродах транзистора гетеродина получились?

  30. Всё гетеродин заработал,проблема была в катушках ,они у меня были китайские , контуры пч 10,7mhz ,поставил катушки от отечественного производителя и всё заработало

  31. Ещё есть один вопрос,можно ли катушку гетеродина намотать не в одной секции а в четырёх секциях и сделать отвод вместо катушки связи будет ,ли работать гетеродин с такой катушкой

    1. Катушку лучше мотать в нескольких секциях, по возможности. Это уменьшит собственную емкость катушки. Отвод вместо катушки связи сделать можно, и гетеродин работать будет, но только самостоятельно. Приемник работать не будет. Смотрите схему- катушка связи включена последовательно между смесителем и ФНЧ. Ну о каком еще отводе может идти речь? Здесь катушка связи нужна принципиально. Не понимаю, зачем заниматься ненужными улучшательствами?

  32. Хорошо, отвод делать не нужно, катушку связи мотать в верхней секции каркаса или распределять во всех секциях

    1. У меня основная катушка была намотана в трех секциях. Катушку связи я намотал в средней секции.

  33. Приёмник заработал, но появился сильный писк который скорее всего идет от гетеродина ,
    так как при экранировки катушки гетеродина писк пропадает. Подскажите как избавится от писка, может поменять сопротивление резисторов r17 и r18?

    1. Что значит-приемник заработал? Заработал, это когда приемник принимает станции с эфира. Если он просто пищит-это не работа.
      Катушки очень желательно заэкранировать.
      Совершенно не понимаю логику ваших мыслей. Какое отношение имеют резисторы R17 и R18 к какому то писку? Да никакого! И что это вообще за писк?
      Вы вообще приемник настраивали, как я описывал в статье? Поэтапно!

  34. Напряжение гетеродина выставил 0,9 вольта одним резистором сопротивлением 1.26 килоома. Станции в диапазоне 40 метров есть,но вещательные Диапазон 80 метров не проверял прохождения станций нет

    1. 0,9 вольта, это в какой точке схемы? Это эффективное значение? Если да, то это многовато. Нужно на диодах выставить около 0,5 В (или 0,6…0,7 В амплитуды)
      Вы должны учитывать, что в этой схеме гетеродин должен работать на частотах вдвое ниже частоты сигнала. Такова особенность смесителя на встречно-параллельных диодах.
      Это я к тому, что гетеродин нужно настроить как положено. А уж потом подключать антенну. Никаких вещательных станций у вас быть не должно.

  35. Здесь были вопросы про цифровую шкалу.
    Как вариант, в цифровой шкале можно уменьшить в два раза тактовую частоту заменой кварца. В итоге шкала будет показывать в два раза бОльшую частоту, т.е., частоту приема.

    1. Да, это известный прием, то бишь, способ измерения частоты гетеродинов, работающих на половинной частоте.

  36. Добрый день. Имеются готовые катушки для ФНЧ, но они не по 130, а по 100mH. Номиналы С35, С38, С43 как-то изменить, или можно оставить, как на схеме?
    Спасибо.

    1. День добрый. Да можно оставить как есть. Я с успехом применяю катушки с индуктивностью 105 мГн с такими же конденсаторами.

  37. Здравствуйте.
    Можно использовать китайские модули унч D класса, и вч модули генераторы в качестве гетеродина?

    1. Здравствуйте.
      Теоретически можно. Но…. Коэффициент усиления по напряжению усилителя НЧ в этом приемнике должен быть как минимум 2000…3000. Сможет ваш модуль унч D класса обеспечить такие параметры???
      Дальше. Гетеродин в этом приемнике работает на частотах вдвое ниже частоты приема и должен обеспечить на диодах смесителя высокочастотное напряжение уровнем примерно 0,7 Вэфф .
      Из этих требований и исходите.

  38. Скажите пожалуйста , какой выбран коэффициент усиления ОУ ? Я так понимаю что 180 .

    1. С-метр, в приниципе можно к усилителю НЧ прилепить.. Цифровую шкалу сюда пдключить проблематично, точнее, почти нереально. Ведь здесь гетеродин работает на частоте вдвое ниже частоты приема.
      Самое главное-какой смысл всё это делать для столь простого приемника?

  39. Игорь, доброго дня.
    Как продвигается дело с вашей конструкцией супергетеродинного приёмника на «пионерку» и «тройку»?
    Скоро ли увидим соответствующую вашу статью?

    1. Да мы ж уже обсуждали этот вопрос. Тогда еще вы мне сделали справедливое замечание по поводу того, что системой АРУ не охвачены каскады усиления ВЧ и ПЧ. Поэтому, я схему немного переделал. Вот она, вариант сырой пока еще. https://www.myhomehobby.net/wp-content/uploads/2023/01/3мгц-scaled.jpg

  40. Здравствуйте.
    А можно оставить 2N2906 а вместо 7806 использовать более распространенную 7809 или даже регулируемый стабилизатор, чтоб выставить нужное Вэфф?

  41. 2N2906 можно оставить.
    7809 можно использовать. при этом просто резистором R18 выставляете нужное напряжение гетеродина.
    Заметьте, что я использовал маломощную 78L06, а не более мощный вариант 7806.

  42. Игорь, приветствую! Вас не затруднит выслать печатку на данный приёмник без УМ, как у вас в видео? Спасибо.
