Делаем несложный функциональный генератор своими руками.

Каждый радиолюбитель, который изготавливает или повторяет радиоэлектронные устройства, рано или поздно сталкивается с необходимостью настройки и наладки собранных изделий.

В свою очередь, процесс настройки предполагает наличие соответствующих измерительных приборов. В наше время, безусловно,  можно приобрести измерительные приборы промышленного изготовления,  благо сейчас приборы стали широкодоступны.

Но, несложные приборы можно изготовить самостоятельно.

Вашему вниманию предлагается описание несложного функционального генератора, изготовленного мною много лет тому назад,  который до сих пор находится в отличном работоспособном состоянии.

Функциональный генератор, это генератор колебаний, работающий в низкочастотном диапазоне (1Гц-100 кГц) и формирующий на выходе сигналы синусоидальной, прямоугольной и треугольной формы.  Описание этого функционального генератора было опубликовано в журнале Радио №6 за 1992 год.

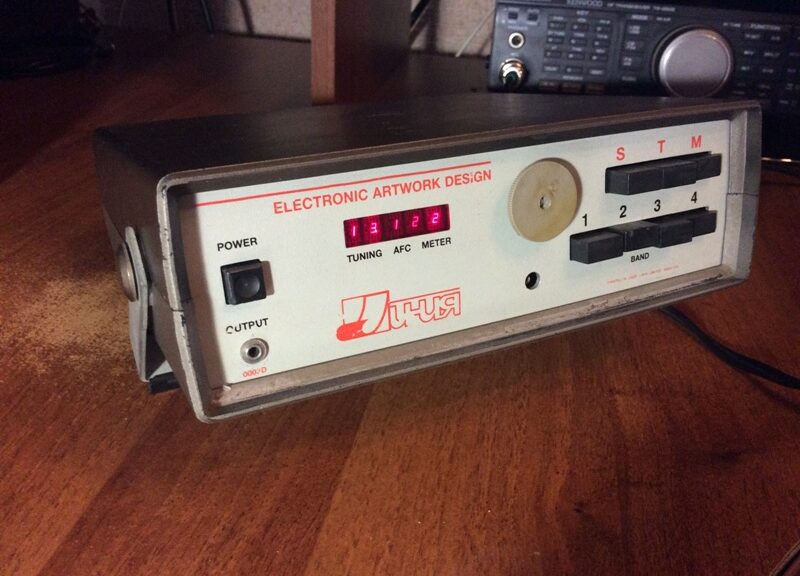

Данный генератор значительно упрощает ремонт узлов и устройств низкочастотной  аппаратуры. Внешний вид изготовленного мною функционального генератора.

Функциональный генератор

На переднюю панель выведены :

-переключатель диапазонов генератора;

-переключатель режима работы генератора;

-ручка установки частоты генерируемых колебаний;

-регулятор уровня выходного напряжения;

-выключатель питания;

-гнездо выхода;



Предлагаемый функциональный  генератор имеет следующие  технические характеристики:

— диапазон генерируемых частот 1 Гц-100 кГц, разделен на пять поддиапазонов:

1) 1 Гц-10 Гц;

2)  10 Гц-100 Гц;

3) 100 Гц-1 кГц;

4) 1 кГц-10 кГц;

5) 10 кГц-100 кГц;



— максимальный размах сигналов прямоугольный формы -10 В;

— максимальный размах сигналов треугольной формы -6 В;

— максимальный размах сигналов синусоидальной формы -3,3 В;



Краткое описание схемы функционального  генератора.

Принципиальная схема функционального  генератора представлена ниже:

схема функционального генератора

Задающий генератор собран на элементах DD1.1, DD1.2, DD1.3.   На выходе элемента DD1.1 формируются треугольные импульсы.  Прямоугольные импульсы формируются узлом на элементах DD1.2, DD1.3.

Преобразователь сигналов  треугольной формы в синусоидальную собран на элементах VD1-VD6 и R10-R12.

Данный генератор  обеспечивает получение «белого шума», источником которого является стабилитрон VD9. Напряжение «белого шума» усиливается до уровня 5В усилителем на элементе DD1.4.

Частота генерируемых колебаний устанавливается переменным резистором R3.

Для контроля частоты генерируемых функциональным генератором колебаний мною был применен  частотомер, описание которого опубликовано в брошюре «В помощь радиолюбителю» №99. Схема частотомера была немного доработана: добавлен еще один разряд индикации и заменены люминесцентные индикаторы типа ИВ-3 на светодиодные типа АЛС314А. Частотомер размещен в одном корпусе с функциональным генератором.

Принципиальная схема частотомера, с учетом вышеизложенных доработок приведена ниже:

Конечно же, в наши дни «городить» такой частотомер нет никакой необходимости. Все гораздо проще и компактнее получается на микроконтроллерах. Схема предоставлена в ознакомительных целях.



Настало время проверить работоспособность генератора.

Форму и размах колебаний проверяем при помощи осциллографа.

Синусоидальные колебания. Синусоида чистая, частота около 1000 Гц. Параметры каналов вертикального и горизонтального отклонения указаны на фото.



Треугольные колебания также  имеют правильную форму :



Прямоугольные колебания выглядят не менее достойно. Меандр ровный и четкий, без выбросов, с крутыми фронтами.

Реальные технические характеристики функционального генератора практически соответствуют заявленным в авторской статье.

Небольшое видео, демонстрирующее работу цифровой шкалы функционального генератора:


Наглядно видно, как происходит подсчет количества импульсов.

Низкочастотный функциональный генератор.: 8 комментариев

  1. Был такой. Синусоида дает искажения на уровне 10%, для пробника пойдет. Сейчас использую DDS генератор с цифровой индикацией, сделан на ATmega8 + AD9850 с Али, управление энкодер и две кнопки, софт написан на BASCOM. Прототип здесь(http://ja2gqp.blogspot.ru/2013/08/ad9850-dds-vfo-bascom-source-program.html) Моделировал и отлаживал в Proteus.

    1. DDS генератор тоже прилично сыпет гармоник. Фильтрация требуется серьезная.

  2. Здравствуйте. Можно ли в схеме генератора вместо микросхемы 564ла7 использовать К561/176ла7?

    1. День добрый. Да, можно безусловно. Я свой экземпляр этого генератора как раз и делал на 561ла7. Только цоколевку проверьте- я сейчас уже не помню совпадает ли 564ла7 и 561ла7.

  3. Понятно, спасибо за ответ. И ещё один вопрос— есть ли у вас рисунок печатной платы для данного генератора?

    1. Файла печатки нет, да его и не было. Этот генератор я делал тогда, когда еще компьютеры были в диковинку. А Sprint Layout вообще не существовало.
      Для изготовления печатки я брал изображение с оригинальной статьи в журнале Радио №6 за 1992 год.
