плата_3Делаем держатель для печатных плат своими руками.

Давно уже была мысль изготовить держатель для печатных плат, что-то типа «третьей руки».Но, как всегда, то не было желания, то времени…

И вот, после очередного ремонта радиоэлектронного оборудования, когда нужно было и плату держать, и паяльник, и саму радиодеталь-было решено все-таки изготовить своими руками держатель для печатных плат ( иногда называют-«держатель для пайки»), в англоязычной литературе-PCB holder.

Поискав по интернету, прикинув наличие материалов для изготовления, решено было воспользоваться идеей изготовления самодельного аналога держателя типа ESF-120 ( производства компании «Weller»), которая изложена здесь-http://radiokot.ru/forum/viewtopic.php?f=8&t=99960.

Оригинал изделия выглядит так:Weller Soldering - Weller PCB holder ESF130

Держатель состоит из двух стоек (правой и левой) которые соединены между собой при помощи стальных направляющих.При этом обе стойки могут свободно перемещаться по направляющим что позволяет гибко регулировать расстояние между стойками в зависимости от размеров  конкретной печатной платы. Для исключения перемещения стоек после закрепления печатной платы служат фиксирующие зажимы. Одна из стоек имеет только зажимную поворотную губку, другая-кроме поворотной губки имеет еще и ручку для поворота платы в удобное положение, а также фиксатор служащий для предотвращения нежелательного поворота зажимной губки вместе с платой.



Приступаем к изготовлению.

В качестве материала для изготовления стоек выбран кусочек стеклотекстолита размерами 270 х 120 мм и толщиной-10мм. Толщина 10мм-минимально допустимая. Много лучше хотя бы миллиметров 15, но такой толщины стеклотекстолита не оказалось в наличии.

Ножовкой по металлу (забегая наперед отмечу, что все работы выполнены ручным инструментом) выпиливаем две заготовки для боковых стоек размерами 135 х 120 мм, причем, та сторона заготовок где находится заводской ровный рез, сразу принимается как базовая, то есть, та сторона , которая будет опираться на стол:Заготовки для стоек

Для удобства выполнения работ создаем чертеж боковой стойки:Чертеж стойки

Для обеспечения точности сверления ( а это залог работоспособности конструкции) обе заготовки  временно соединяем двумя технологическими болтами М4, отверствия для которых удобно просверлить в тех местах заготовок, которые пойдут в отходы. Отверствия для   технологических болтов сверлим только после того как обе заготовки  сложены вместе и выравнены  по своим базовым сторонам.

Согласно чертежа делаем разметку и сверлим все отверствия в обоих сразу стойках, которые сложены пакетом и стянуты технологическими болтами. Стеклотекстолит достаточно хрупкий материал, поэтому сверление нужно производить аккуратно. Начальные отверствия просверлены сверлом диаметром 3мм, далее рассверлены согласно чертежа. Диаметры отверствий выбраны исходя из наличия направляющих.

В качестве направляющих мною выбраны стальные полированные стержни от старого струйного принтера диаметром 6 и 8мм. Крайне желательно выбрать направляющие большего диаметра-10…15мм. Но у меня, к сожалению, таких не нашлось…



направляющиеОдна из направляющих имеет какое-то абразивное напыление ( видно на фото-темного цвета), которое, впрочем, легко соскабливается ножом.

После сверления отверствий в заготовках  выпиливаем стойки согласно чертежа. Получилось вот так:Готовые стойкиПропилы для обеспечения зажима  направляющих сделаны ножовкой по металлу полотно которой при пилении, как известно, всегда норовит сьехать в сторону… Это видно на фото- не совсем ровные пропилы, впрочем свою задачу они выполняют. Отверствия , которые расположены ближе к концам лапок, предназначены для направляющих. Отверствия , которые расположены внутри, являются разгрузочными, которые  необходимы для предотвращения возможного развития трещины от пропила.

В отверствия для осей зажимных губок запрессованы стальные втулочки наружным диаметром 6 мм и внутренним чуть больше четырёх:Втулка

В правой стойке со стороны поворотной рукоятки также сверлим углубления для стопора. В качестве стопора применен винт с резьбой М3, поэтому углубления под стопор сверлятся сверлом диаметром 3,5…4мм:отверствия под стопорУглубления просверлены таким образом, чтобы печатную плату можно было бы фиксировать в разных положениях с шагом 45 градусов.

Поворотная ручка также изготовлена из стеклотекстолита толщиной 10мм.Диаметр ручки-35мм. По центру ручки нарезана резьба М4 в которую ввинчен болт , служащий осью. Также виден стопорный болтик М3:поворотное колесо

Зажимные губки изготовлены из стеклотекстолита толщиной 10мм и имеют размер 50 х 25 мм:Зажимные губки_бок

Для крепления на поворотной оси в теле губок нарезана резьба М4. Для предотвращения проскальзывания печатных плат в продольную канавку губок вклеены кусочки резинового пассика от старого кассетного магнитофона:Зажимные губки -_торецПродольные и поперечные канавки губок выполнены при помощи треугольного напильника.

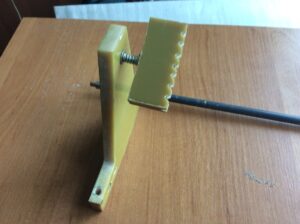

Поворотный узел левой стойки в сборе выглядит так:стойка левая

Эскиз поворотного узла левой стойки:стойка левая.узел поворотный

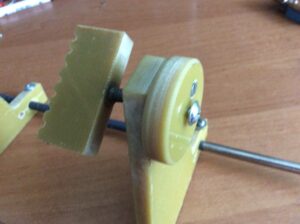

Поворотный узел правой стойки выглядит так:

стойка праваяКонструкция аналогична поворотному узлу левой стойки, дополнительно имеет поворотное колесо.

Вот так выглядят пружинки соответственно для левой и правой стоек:пружины

Собранное изделие выглядит так:Держатель в сборе

Для проверки работоспособности держателя выбрана плата блока питания вольтметра В7-16 размерами 230 х 95мм:плата_1плата_2плата_3

Как видим, получилось вполне работоспособное устройство.

-максимальный размер печатных плат : 240 х 180мм;

-возможность поворота вдоль продольной оси с последующей фиксацией в восьми положениях через 45градусов;
