Дошли руки до повторения приемника прямого преобразования  под названием YY Special.

Описание данного приемника прямого преобразования было опубликовано в журнале  QST №1 за 1979  год. Автором приемника является Doug DeMaw, W1FB. Полный перевод статьи из вышеуказанного номера журнала я выкладывал несколькими годами ранее. Вот эта статья- YY Special- приемник прямого преобразования.

Оригинальная схема приемника от Doug DeMaw:

YY Special

Повторить этот приемник прямого преобразования решил практически  1 к 1. За исключением гетеродина-был уже собранный и отлаженный гетеродин от другого проекта, неудавшегося ( приемник ПП на КП902)

Финальная схема приемника представлена ниже:

YY Special

Приемник YY Special рассчитан для работы в диапазоне 80 м.

Здесь сигнал с антенны поступает на ДПФ, далее на усилитель ВЧ собранный на транзисторе VT1. В оригинале автор применил транзистор 2N2222. Но у меня такого не оказалось. Учитывая, что транзистор в УВЧ работает при коллекторном токе около 20 мА, установил в этот каскад транзистор S8050.

Усиленный сигнал с коллектора транзистора VT1, через трансформатор Т1 поступает на исток транзистора VT2, который служит в качестве смесителя. Здесь могут мне заметить, что схема такого смесителя не нова, и приемники с подобным смесителем уже публиковались. Всё это так, да не совсем. В данном приемнике транзистор смесителя работает в активном режиме. Присмотритесь-на сток транзистора поступает напряжение питания.

В качестве VT2 у автора применен полевой транзистор типа MPF102. Попытался вместо него использовать BF245B, но этот вариант оказался неудачным-добиться работы приемника  не получилось. Тогда на позицию VT2  поставил КП303Д. Приемник сразу заработал.

На затвор транзистора VT2  поступает сигнал с гетеродина, который собран на транзисторе VT4.

Уровень напряжения на затворе VT2-около 1,5 Вэфф.  Гетеродин работает на частоте приема. Это вынуждает или хорошо его экранировать, или размещать платы гетеродина и остальной части приемника с разных сторон шасси, изготовленного из дюралюминия. Я воспользовался вторым вариантом.

После преобразования сигнал звуковой частоты поступает на предварительный усилитель НЧ, собранный на транзисторе VT4 и оконечный усилитель, собранный на микросхеме uA741. К выходу можно подключить мультимедийные наушники.

Приемник YY Special не содержит ФНЧ, который должен бы был установлен между смесителем на VT2 и предварительным усилителем НЧ на транзисторе VT4. Это минус этого приемника. Автор Doug DeMaw видимо решил обойтись без ФНЧ с целью упрощения схемы, ведь этот приемник позиционировался как конструкция для начинающих. Я решил повторить авторскую версию без ФНЧ, чтобы просто понять и услышать своими ушами как будет работать приемник в оригинальной версии.

Громкость регулируется переменным резистором R16. По частоте приемник перестраивается конденсатором переменной емкости С15.

Этот приемник прямого преобразования решил еще оснастить готовой четырехразрядной цифровой шкалой.



                                                                                     Детали.

В качестве катушек индуктивности L1  и L2  применены стандартные полосатые китайские дроссели индуктивностью 22 мкГн. Такой ДПФ я собирал уже не единожды. Работает вполне достойно, и для простых приемников в самый раз подходит. Катушка гетеродина L3 намотана на каркасе диаметром 6 мм с подстроечным карбонильным  сердечником, и содержит 40 витков провода 0,2 мм. Трансформатор Т1 намотан на ферритовом кольце с проницаемостью 400…1000 единиц и содержит 12…15 витков  двойного провода (бифилярная намотка) диаметром  0,1 мм.



                                                                              Настройка.

ДПФ, в принципе, в настройке не нуждается. Но пришлось подобрать конденсатор С5 в сторону уменьшения, так как полоса пропускания оказалась немного ниже требуемого диапазона частот. Режимы работы транзисторов указаны на схеме. УВЧ, смеситель, УНЧ, гетеродин в настройке практически не нуждаются, и при исправных деталях работают сразу.

В гетеродине подбором растягивающих конденсаторов С11 и С12, и подстройкой катушки L3 устанавливают требуемый диапазон частот. В моем случае получилось 3595-3735 кГц. Далее проверяют уровень напряжения гетеродина на затворе транзистора смесителя VT2. Он должен составлять не меньше 1,5 Вэфф.

Данная схема гетеродина легко обеспечивает уровень  ВЧ напряжения и намного больше, поэтому пришлось его уменьшать путем увеличения номинала резистора R9.

Гетеродин и остальная часть схемы приемника собраны на отдельных печатных платах.

Печатная плата на которой расположены ДПФ, УВЧ, смеситель, УНЧ показана ниже:

YY Special

Данная плата смонтирована в подвале шасси.



Гетеродин и цифровая шкала смонтированы сверху шасси. Виден четырехсекционный КПЕ:

YY Special

Нужно отметить, что наблюдались  помехи от цифровой шкалы, которые лезли по цепи питания. Простыми средствами победить их не удалось. Поэтому ЦШ была запитана от отдельного источника.

Ну что. После сборочных и монтажных работ подаем питание. Собственные шуми приемника небольшие и совершенно тонут даже в шуме эфира, не говоря уже о принимаемых станциях.

То, что приемник, что называется, живой, и будет работать хорошо, стало ясно уже на стадии сборки. После подачи питания  касание пинцета к антенному входу увеличивало шумы, а потом даже удалось на пинцет принять пару станций, пусть и негромко.

Конечно, ФНЧ этому приемнику прямого преобразования под названием YY Special, очень бы не помешал. Он и так работает очень прилично. А с ФНЧ было бы еще лучше.

Испытания приемника YY Special проведены 12 марта 2021 года на диапазоне 3,5 МГц. Антенна использовалась Инвертед Ви. СКажу, что работа приемника мне понравилась. Опасался, что усилитель ВЧ или смеситель будут блокироваться очень мощными сигналами станций, ведь антенна у меня полоноразмерная и на этот же диапазон-3,5 МГц. Но никакой блокировки или перегрузки по входу не отметил. В общем, приемничек YY Special, родом из 1979 года с честью выдержал испытание эфиром в году 2021-м)).

Короткое видео о работе этого приемника прямого преобразования:




YY Special –приемник прямого преобразования от W1FB.: 45 комментариев

    1. Видимо так же , как и в гетеродинах микросхем К174ХА2 или ТА7358. То есть, за счет внутренних элементов.
      Почему бы вам не задать этот же вопрос на том сайте, на который вы давали ссылку?

  1. Здравствуйте Игорь рад видеть вас на сайте в здрравии .Очень интересный приемник хотел бы повторить немоглиб скинуть печатку на почту.и еще вопрос чем можно заменить s8050,и принципиально кп303 с буквой д может можно применить с е или а с уважением Алексей

    1. День добрый. Печатку отправил на вашу почту. S8050 работает при коллекторном токе 20 мА. Отсюда и исходите. Можно поставить 2N2222, либо другие ВЧ транзисторы. КП303 с буквой Е можно поставить. Всё в ваших руках-ставите то, что есть и пробуете.

  2. Здравствуйте.
    Интересный сайт. Очень забавляют «бескорпусные» конструкции. Вроде и корпуса как такового нет, но и как-то аккуратно они смотрятся. С КПЕ, с ручками усиления и т.д.
    У меня вопрос по этой конструкции — каков смысл переводить смеситель в активный режим ?
    Спасибо.

    1. Вечер добрый. Напомню, что я повторил приемник по оригинальной схеме из журнала QST №1 за 1979 год. Там этому приемнику посвящена целая статья. Внимательно перечитал, но нигде обоснования применения именно полевика в активном режиме не увидел. Возможно, в те годы еще не дошли до пассивных смесителей на полевиках.. Не знаю.. У меня нет точного ответа.

      1. Ясно. Спасибо.
        Активный режим — это чревато нелинейностями, увеличением шума и т.д. А пассивный — это почти режим «шумящего сопротивления» (тепловые шумы) при комнатной температуре. 🙂 А ключевой режим ещё лучше — полностью открыт/закрыт и мы практически не находимся в нелинейном состоянии.
        Ок. Удачи Вам в вашем хобби !
        Будет время гляньте сюда — https://us5qbr.blogspot.com/2021/03/blog-post.html Хотя, думаю, что там вам вряд-ли что приглянется. Там как-то все посложнее выглядит. Но это было лично мной всё изготовлено в разные года, на схемах это везде проставлено. Все схемы в свободном распространении и копировании. Единственно есть просьба ко всем — указывать авторство и всё.

        1. Нелинейности и повышенный уровень шума- это все относительно. И важно для более сложных приемных устройств, на мой взгляд. Для простых приемников это не суть важно. Приемник ПП , о котором мы говорим, легко переваривал ломовые сигналы диапазона 80 м. Это и на видео слышно. Нигде и ни разу не захрипел и не заткнулся. И это при том, что имеет еще и УВЧ помимо активного смесителя.
          А на вашей страничке я уже был. И мне там очень многое приглянулось и многое понравилось.

  3. Ещё, буквально, один вопрос — почти на всех демо-роликах у Вас чуть-ли не кристально-чистый эфир. Если не секрет — это в каком QTH такое? В моём QTH сплошная стена «китайских помех», видимо от бытовой техники у соседей. Или Вы как-то сумели побороть такую проблему у себя? Если так, то не поделитесь-ли секретом — как именно? Спс.

    1. Доброе утро уже. Эфир действительно относительно чистый. Живу в частном секторе. Хотя есть и уличное освещение рядом, но помех не так много. Плюс-полноразмерные антенны. Уровни сигналов с них очень большие.

  4. Игорь, с возвращением! Очень понравилась работа приемника и отсутствие помех от ЦШ, для меня это большая проблема, что только не пробовал… Придется, наверное, запитывать от отдельной «кроны». «Макеевская», кстати, шумит чуть меньше DS018, но она больше по размерам и не в каждый корпус влезет.

    1. Добрый день. Помехи от ЦШ как раз были. Об этом я в статье указывал. Помеха лезла по питанию. Пришлось ЦШ запитывать от другого БП.

  5. Приветствую! Вот нашел еще одну схему инфрадина: http://www.cqham.ru/forum/showthread.php?40750-%CF%F0%EE%F1%F2%FB%E5-%F2%F0%E0%ED%E7%E8%F1%F2%EE%F0%ED%FB%E5-%F0%E5%E3%E5%ED%E5%F0%E0%F2%E8%E2%ED%FB%E5-%EF%F0%E8%B8%EC%ED%E8%EA%E8-%F2%E5%EC%E0-%B92/page5
    ГПД от Р-107М у меня нет и не предвидится, и синтезатора пока тоже, но концепция интересная. Может, для Вас будет полезно.

    1. Вечер добрый. Видел я эту схемку. Делать ее не собираюсь. ГПД от Р-107М у меня тоже нет. Да и приемники с обзорным диапазоном меня как то не привлекают. Это требует применения шикарных верньеров с очень большим замедлением. И так далее…

      1. Доброго времени суток, недавно думал про «с обзорным диапазоном», и подумал, что если не входить в тему основательно, то можно использовать ГС, вроде Г4-102 (у кого в наличии, конечно) а очень большое замедление можно в нем получить добавкой варикапа. Сам пока не делал, но мысль была…

        1. Добрый вечер. Г4-102 использовать конечно можно. Но не всегда. Ведь у него на некалиброванном выходе всего до одного вольта напряжение. Не для всякого смесителя достаточно.

  6. Доброго Вам здоровья! Скиньте,пожалуйста,чертёж печатной платы.Спасибо. miskri***@gmail.com

  7. Ещё раз.здравствуйте.Пришла печатка,но только ГПД,а приемника нет,если можна скиньте плату приёмника.Спасибо.

    1. Устал уже обьяснять каждому отдельно. Там, в одном файле, сразу две печатки.

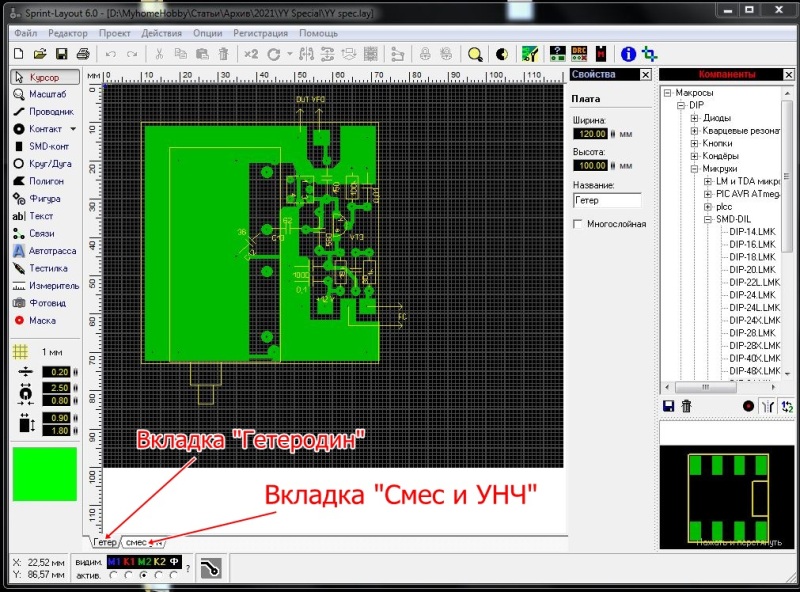

      Ниже скрин программы Sprint Layout, где я указал что и как нужно нажимать, чтобы открыть ту или иную печатку.
      Специально здесь оставляю это изображение, может еще кому то пригодится.

    1. Напрямую нельзя, у них даже выводы не совпадают. Полным аналогом 741-й есть к140уд7 или кр140уд708. Совпадают и по выводам.

        1. Можно, всё можно. И не только NE5532 поставить, а и любой усилитель НЧ с коэффициентом усиления 100…200. Можно даже поставить каскад на LM386.

  8. Здравствуйте,Игорь.
    Как всегда,ВСЁ чётко,ясно и понятно! Благодарю Вас . Интересно повторить эту конструкцию.Прошу плату lay.
    И,если можно,посоветуйте реальную конструкцию гетеродинного приёмника с ключевым диодным смесителем.
    С УВАЖЕНИЕМ, Alex.

  9. Игорь Н. приветствую Вас!

    Хотел бы посоветоваться с вами, про регенеративные приемники в также про ППП. Я не радиолюбитель а простой электронщик. Мой требования от приёмника очень специфические, всмысле, мне нужно чтобы приёмник извлек очень-очень слабый сигнал из фонового шума. В принципе мне нужен идеальный линейый приемник, но он как сами знаете утопия. Понятно дело, что снижение КУ ВЧ приведет к снижению уровня шума, но также снизит уровень очень-очень слабого сигнала. По расчётам для идеального приёмника уменьшение КУ на 1 дБ снижает общий уровень сигнала и шума на 1 дБ, поэтому отношение сигнал/шум не изменится ни разу. Но к сожалению приёмники не являются идеально линейными а причина этому — интермодуляционные искажения которые по сути не являются линейными. Как сами знаете, при увеличении КУ дБ на 1 продукты интермодуляции 3-го порядка, увеличиваются дБ на 3 . Таким образом, интермодуляция вносит значительный вклад в шум приёмника, который в данном случае, является главным источником помех т.е. его собственные шумы. Мне очень интересуют малошумящие транзисторные приёмники и усилители. Так вот хотелось бы услышать ваши продолжения про регенеративные приёмники и ППП. Благодарю Вас!

    1. День добрый. Вряд ли я вам смогу дать толковый ответ. Я ведь тоже не имею никакого радиоэлектронного образования. Поэтому предложить вам приемник с максимальными параметрами, с минимальным уровнем шума я вряд ли смогу. Прошу меня извинить.

  10. отправте на почту пожалуйста печатку приемника заранее спасибо

  11. Здравствуйте вышлите пожалуйста печатку приемника в лау на мою почту заранее спасибо

  12. Игорь здравствуйте,скиньте пожалуйста файлы печатной платы данного аппарата,заранее спасибо!!!koredin1989@mail.ru
