Простой усилитель НЧ на ГТ703Б.

Простой усилитель НЧ на ГТ703Б.

Этот простой усилитель НЧ на германиевых мощных транзисторах типа ГТ703Б получился, что называется, из отбросов. Попалась на глаза раскуроченная плата от кассетного магнитофона Весна-202. Ничего интересного там не было, за исключением мощных выходных транзисторов ГТ703Б.

Уже делал усилители НЧ на древних германиевых транзисторах ГТ403 и П214.

Решил собрать простой усилитель НЧ теперь уже на германиевых транзисторах ГТ703Б. Схему для повторения взял из описания этого же магнитофона. Усилитель имеет максимальную выходную мощность 2 Вт  при питании от 9 вольт.

Схема-прототип представлена ниже:

Чувствительность этого усилителя  с базы транзистора V27 (см. схему выше) составляет 0,12 В.

Такой чувствительности хватит в большинстве случаев. Но, если захочется применить такой усилитель, скажем, в самодельном приемнике, то нужен будет еще один каскад усиления.

Учитывая все вышеизложенное, получилась вот такая финальная схема усилителя на ГТ703Б:

ГТ703

Усилитель получился гибридный- кремниево-германиевый. Все  транзисторы добыл с той же платы магнитофона Весна-202.

Кстати, если кто ищет древние германиевые диоды, то на основной  плате этого магнитофона и плате управления двигателем, есть аж около двух десятков диодов Д9, причем с разными буквами.

Но вернемся к схеме усилителя…Добавлен еще один каскад усиления по входу на транзисторе VT1  типа КТ315Б.  С ним чувствительность усилителя составила около 20 мВ. В остальном схема практически соответствует заводской. Разумеется, выходной трансформатор за ненадобностью удален. Также увеличено напряжение питания до 12 В.

В усилителе нет никаких регуляторов тембра. Громкость регулируется  переменным резистором R6. Резистор R11 служит для установки напряжения средней точки равном половине напряжения питания. Начальный ток покоя выходных транзисторов VT6VT7 задается цепочкой D1R16.

В исходной схеме для этой цели использовались два последовательно соединенных диода Д9Б. Но у меня  почему-то не получилось выставить приемлемый ток покоя-с одним диодом он был слишком мал, с двумя слишком велик. Пришлось вместо одного из диодов установить резистор сопротивлением 100 Ом. С его помощью выставил ток покоя около 15 мА.

Усилитель собран на небольшой печатной плате. Выходные транзисторы ГТ703Б установлены на небольшие штатные радиаторы и крепятся к плате обычными фланцами:

ГТ703Б

ерморезистор R14 смонтирован так, чтобы он своим корпусом плотно прилегал к радиатору транзистора VT7.

Расположение основных элементов:

ГТ703Б

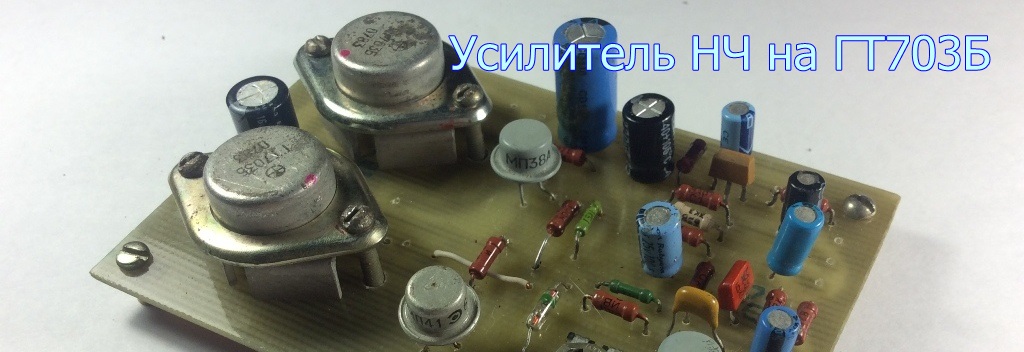

А это общий вид собранного усилителя на ГТ703Б:

ГТ703Б

При налаживании резистором R11 выставляем в точке соединения коллектора транзистора VT6 и эмиттера транзистора  VT7 напряжение, равное 6 В.  Далее, отсоединив эмиттер транзистора VT6 от  источника питания, включаем между эмиттером транзистора VT6 и плюсом питания  тестер в режиме измерения постоянного тока  и  проверяем ток покоя выходных транзисторов. При необходимости корректируем ток покоя резистором R16.

Затем проверяем режимы работы транзисторов предварительных каскадов усиления. Фактические режимы, которые получились у меня, указаны на схеме.

Коэффициент усиления каскада на транзисторе VT1 можно изменить в некоторых пределах резистором R4. У меня там установлен резистор на 470 Ом.  Если нужно уменьшить усиление, и тем самым уменьшить чувствительность усилителя, резистор R4 можно увеличить вплоть до 910 Ом.

Хочу особо отметить, что собранный мною экземпляр усилителя имеет  очень низкий уровень собственных шумов. На максимальной громкости нужно прикладывать ухо к акустической системе, чтобы услышать легкий шумок.

При испытании на вход усилителя подавался синусоидальный сигнал частотой 1000 Гц и напряжением 20 мВэфф. На выходе по осциллографу наблюдался сигнал уровнем около 3 Вэфф на нагрузке  5,1 Ом. При дальнейшем повышении уровня входного сигнала сигнал на выходе усилителя начинал симметрично ограничиваться.

Таким образом, можно считать, что выходная мощность на нагрузке 5,1 Ом была равна около 1,8 Вт.

На этот усилитель у меня следующие планы- собираюсь его пристроить в радиовещательном приемнике в ретро стиле.

Добавив к этому простому усилителю блок питания,  и поместив его в корпус, получаем небольшую активную акустическую систему, которую можно использовать вместе с планшетом или чем-либо подобным.

Понятно, что на микросхемах  такой усилитель НЧ это получается компактнее, проще, удобнее и так далее. Но, все равно, было интересно вдохнуть жизнь в старые детали.

Короткое видео о работе этого усилителя:

17 thoughts on “Простой усилитель НЧ на ГТ703Б.

  1. Доброго времени!
    Скажите, чем обосновано применение кремниевых КТ315? Там вполне подошли бы германиевые МП40 — 41 и им подобные, или — при соответствующем включении — МП37-38, да и аутентичности побольше. :-)))
    Конечно, у КТ315 есть свой шарм, но они … как бы это сказать помягче то … сопляки! :-)))
    С Наступающим Вас Новым Годом! Желаю Вам крепкого здоровья, финансового благополучия и конечно успехов во всех Ваших начинаниях!
    Радуйте нас своим творчеством!

    1. Здравствуйте! Благодарю за пожелания. Также желаю Вам всего наилучшего в Новом Году!.
      Совершенно согласен по поводу применения МП37-38 вместо КТ315.
      КТ315-е оказались там потому что где то запропастились мои несколько штук МП10. Где то были, но не смог найти. Пришлось применить 315-е. Кстати, не стал писать о частотной характеристике этого усилителя. Что то уж больно красиво получается)) Сигнал с моего ГЗЧ Г3-106 усиливается равномерно в полосе 20 Гц…40 кГц)) Несколько неожиданно)

  2. Ну раз так, то не дурно бы сделать вторую такую же платку — копию, и запустить стерео вариант, в стиле «хай-энд», с динамиками типа 4-ГД-35 и 2-ГД-36, в открытом ящике (ОЯ)…
    Хотя, это всего лишь моё мнение.
    Ещё раз — с Наступающим!

    1. Стерео делать как то не хочется. Это ж уже надо делать законченную конструкцию-а с этим проблемы, как и у всех))
      Мне вон в комментах на Ютубе, к видео об этом усилке, поступила просьба повторить усилитель сельского радиолюбителя)) Мож и уважу просьбу)

  3. Здравствуйте! Заинтересовал Ваш проект, просьба выслать на почту файл платы, есть тоже несколько ГТ703А и хотелось бы их тоже применить, заодно и вспомнить звук юношеских лет. Заранее большое спасибо.

  4. Огромное спасибо за отзывчивость и оперативность, получил платку — красавица. Ещё раз спасибо!

    1. Да не за что! Если изготовите усилитель, интересно было бы услышать ваше мнение о его работе.

  5. Самый лучший звук у усилителя по схеме 1950-х годов, когда стоят 2 транса — один согласующий, а второй — выходной, а между ними германиевые мощные НЧ транзисторы. Вот ссылка, там много схем http://radiomurlo.narod.ru/HTMLs_2/Antology_TRANS_amplifers.html

    Я буду делать усилок по такой схеме, только там надо искать трансы или наматывать на подходящем железе. Звук у такого усилка просто отпад, это как у приёмников японских фирм 1970-х годов, басы и глубина как у ламповых.

  6. Люблю германиевый звук, не сочтите за наглость, вышлите пожалуйста печатку на данный унч. С Уважением Алексей

    1. Никакой наглости не вижу. Печатку отправил на вашу почту. Рад был ею поделиться.

  7. Здравствуйте! Ваша статья пробудила желание тряхнуть стариной. Буду очень рад, если вышлите файл платы на почту. Заранее спасибо!
    P.S. Если качество звука меня устроит, попробую сделать второй канал для стерео.

  8. Вот тоже нашёл вашу схему и кучу советских деталей хочу из них собрать усилитель, можете прислать схему печатной платы
